PC+ABS合金材料HYT- 05 C
HYT-05C是PC+ABS合金材料的专用料。由于其超薄度、超细度和均匀的粒径分布,白度高,分散性好,耐磨,耐刮擦,易喂料,能降低其余助剂的添加量,热稳定性好,很适合用于合金类材料的填充改性和其他高分子聚合物的增强剂,由于其压实的形态、更高的复合量,也可作为半晶状的高分子聚合物的成核剂。
Compacted form 压实形态
Compacted bulk density压实体积密度: | M.I. 93003 | 0.45g/cm3 |
Loose bulk density 松散体积密度: | M.I.93003 | 0.11 g/cm3 |
Moisture content at 105°C 在105°C时的水份含量: | ISO 787/2 - M.I. 93005 | 0.2% |
Brightness by Minolta CR300白度(运用美能达CR300色度仪)
Y | >96.0 |
L*(CIE) | >98.5 |
a*(CIE) | 0.2 |
b*(CIE) | 0.5 |

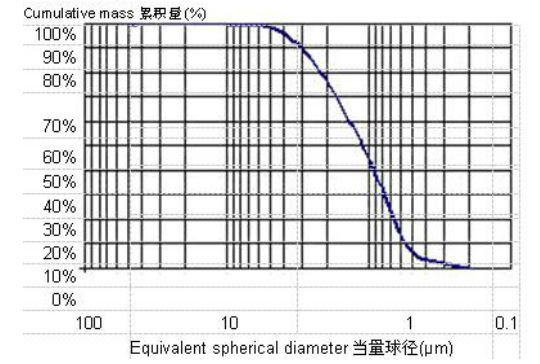

Sedimentation analysis沉降分析,
Stokes’ Law斯托克定律 (ISO 13317-3)
Median Diameter中值粒径-D50:0.75±0.5 µm

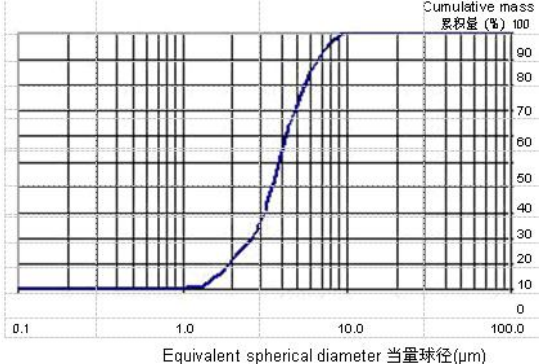

Laser diffraction激光衍射,
Mie Theory米氏散射理论 (ISO 13320-1)
Median Diameter中值粒径-D50:3.5±0.5 µm
Physical Properties 物理特性
Density密度 | DIN 53193 | 2.8 g/cm3 |
Specific Surface B.E.T.总比表面积 | DIN 66131/2 | 11 m2/g |
Hardness硬度 | Mohs scale莫氏硬度值 | 1 |
Chemical Analyses 化学分析
SiO2二氧化硅 | 61.5±1% |
MgO氧化镁 | 31.5% |
CaO氧化钙 | 0.2% |
Fe2O3 三氧化二铁 | 0.2% |
Al2O3 三氧化二铝 | 0.2% |
Loss on Ignition at 1050°C.在1050°C时的烧失量 | 5.8±1% |
此技术数据表中包含的信息仅涉及此处指定的特定材料,而不涉及与任何其他材料结合的使用或在任何工艺过程的使用。此处提供的信息是基于 UTC矿产公司内部检测的技术数据,UTC不承担任何因使用产品而产生的后果及为任何第三方的索赔、损失或损害承担责任。此信息的接收者必须根据其正确的用法行使自己的判断,并且在为一个特定的用途目标而使用该材料前评估材料的适用性(包括安全性)是用户的责任。
